آشنایی با سیستم گردان جرثقیل و چگونگی عملکرد آن

سیستم گردان جرثقیل امکان چرخش ۳۶۰ درجه و موقعیت دهی دقیق قسمت فوقانی انواع جرثقیل تلسکوپی، مفصلی، برجی و … را فراهم می کند. این قسمت از اجزای جرثقیل با ترکیب قطعات مکانیکی و هیدرولیکی مانند رینگ گردان فولادی، بلبرینگ های دقیق، چرخ دنده های سنگین و موتورهای هیدرولیکی یا الکتریکی، حرکت روان و کنترل شده را تضمین می کند. وظیفه اصلی آن تحمل فشارهای شدید، نیروهای گریز از مرکز و تنش های ناشی از جابجایی بارهای سنگین است. طراحی مهندسی دقیق این مجموعه نقش مهمی در بهبود عملکرد و افزایش ایمنی باربرداری با جرثقیل را فراهم می کند.

اجزای اصلی سیستم گردان جرثقیل

سیستم گردان جرثقیل از چند جزء حیاتی تشکیل شده است که هر یک نقش مهمی در عملکرد دقیق و ایمن جرثقیل دارند. مهم ترین این اجزا شامل رینگ گردان (Slewing Ring) و موتور گردان (Slewing Motor) هستند که به صورت هماهنگ با یکدیگر کار می کنند تا چرخش روان و کنترل شده بار را تضمین کنند.

رینگ گردان به عنوان نقطه اتصال بین پایه و قسمت بالایی جرثقیل عمل می کند و وزن کل سازه و بار حمل شده را تحمل می کند. از طرف دیگر، موتور گردان انرژی لازم برای چرخش رینگ و بخش فوقانی جرثقیل را فراهم می کند و کنترل سرعت و دقت حرکت را بر عهده دارد. علاوه بر این، سیستم گردان شامل چرخ دنده ها، بلبرینگ ها، و سیستم های روانکاری می شود تا حرکت بدون لرزش و با کمترین اصطکاک انجام شود.

این اجزا در کنار هم باعث می شوند که جرثقیل بتواند بارهای سنگین را به صورت ایمن و با دقت بالا جابجا کند و عملیات های پیچیده ساختمانی و صنعتی به راحتی انجام شود.

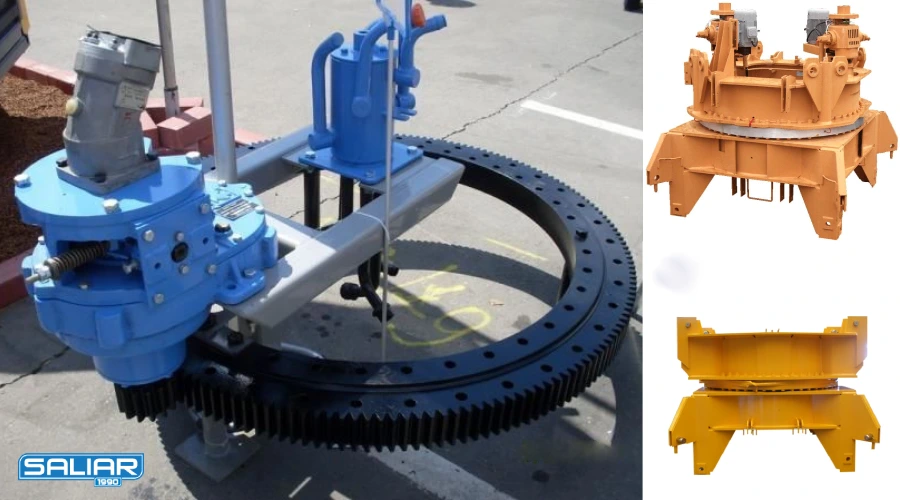

موتور گردان (Slewing Motor)

موتور گردان یکی از اجزای اصلی و تاثیرگذار سیستم گردان جرثقیل است که وظیفه تامین گشتاور لازم برای چرخش بخش فوقانی سازه را بر عهده دارد. این موتور بسته به نوع جرثقیل، معمولا هیدرولیکی یا الکتریکی است و باید توان تحمل تنش های ناشی از تغییر جهت بار، طول بوم و توقف های ناگهانی را داشته باشد.

در مدل های صنعتی، موتور گردان با استفاده از سیستم های کنترل هوشمند، سرعت و زاویه چرخش را دقیق تنظیم می کند و حتی در شرایط بارگذاری نامتقارن، حرکت روان و ایمن را تضمین می نماید. اتصال دقیق آن به چرخ دنده ها و رینگ گردان، انتقال یکنواخت نیرو را ممکن ساخته و مانع از ایجاد لقی یا لرزش می شود.

همچنین دقت داشته باشید بنا به تجربه کارشناسان این حوزه انتخاب موتور گردان با ظرفیت گشتاوری صحیح و کیفیت ساخت مناسب، نقش مستقیمی در عمر مفید سیستم گردان، کاهش استهلاک رینگ و جلوگیری از حوادث ناشی از چرخش کنترل نشده دارد.

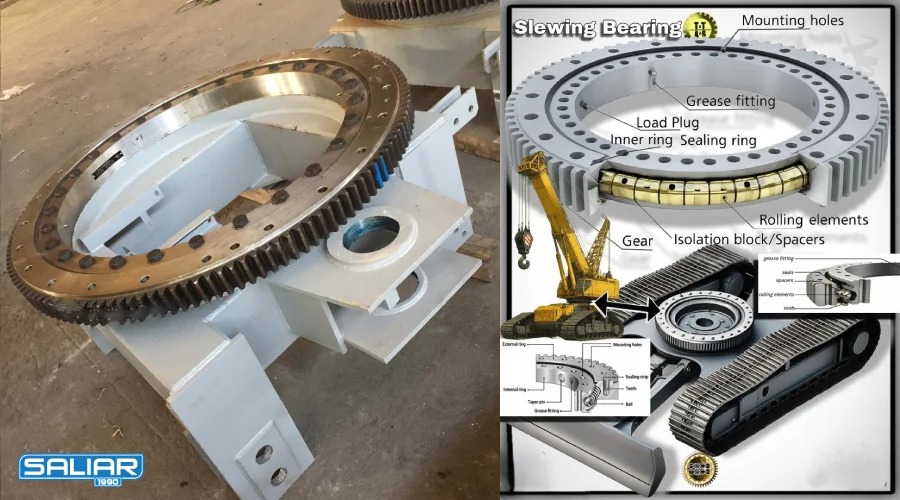

رینگ گردان (Slewing Ring)

رینگ گردان یکی از کلیدی ترین اجزای سیستم گردان جرثقیل است که به عنوان نقطه اتصال حیاتی بین پایه جرثقیل و قسمت فوقانی آن عمل می کند و امکان چرخش ۳۶۰ درجه بخش بالایی جرثقیل را فراهم می آورد. این رینگ معمولا از فولاد با مقاومت بالا و آلیاژهای ویژه صنعتی ساخته می شود تا بتواند وزن کل سازه و بارهای بسیار سنگین را به صورت مداوم تحمل کند، حتی در شرایط بارگذاری نامتوازن یا تغییرات ناگهانی وزن بار، عملکرد رینگ گردان با استفاده از بلبرینگ های پیشرفته، چرخ دنده های قوی و مهندسی دقیق انتقال نیرو پشتیبانی می شود تا حرکت چرخشی کاملاً روان، بدون لرزش و با دقت موقعیت دهی بالا انجام شود.

ابعاد، طراحی و نوع رینگ گردان بسته به ظرفیت جرثقیل، نوع کاربرد و شرایط کاری متفاوت است. در جرثقیل های تلسکوپی، این رینگ باید علاوه بر تحمل وزن بار، نیروی گریز از مرکز ناشی از طول بازوی متحرک و بارهای سنگین را نیز مدیریت کند تا امنیت و ثبات جرثقیل حفظ شود. سیستم های روانکاری پیشرفته و مداوم، شامل روغن کاری هیدرولیکی و گریس های صنعتی با مقاومت بالا، طول عمر رینگ و عملکرد بدون اختلال آن را تضمین می کنند و از خرابی های ناگهانی جلوگیری می کنند.

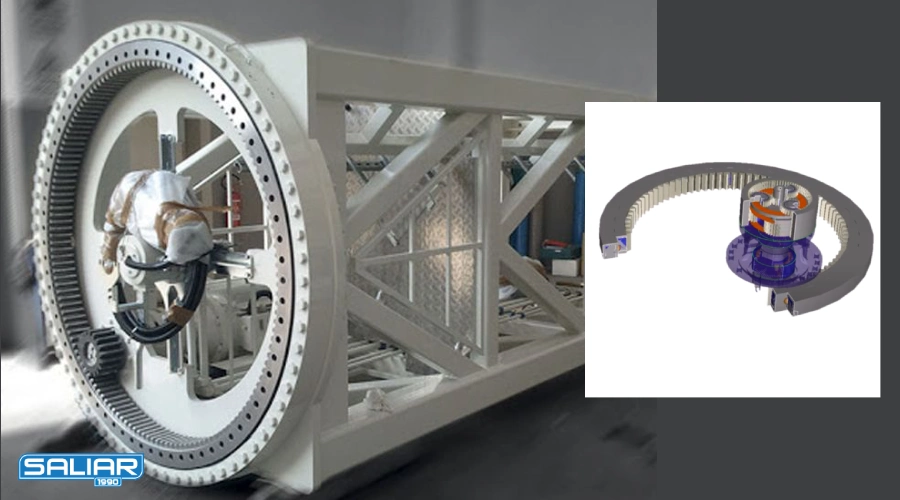

نحوه عملکرد سیستم چرخش جرثقیل

سیستم گردان جرثقیل با هماهنگی دقیق بین رینگ گردان (Slewing Ring) و موتور گردان (Slewing Motor)، امکان چرخش ۳۶۰ درجه و موقعیت دهی دقیق بخش فوقانی جرثقیل را فراهم می کند. عملکرد این سیستم با تولید نیروی چرخشی توسط موتور گردان آغاز می شود؛ موتور نیروی لازم را از طریق چرخ دنده ها و اتصالات مکانیکی به رینگ گردان منتقل می کند و این رینگ با تحمل وزن کل سازه و بارهای حمل شده، حرکت روان، پایدار و کنترل شده بخش بالایی جرثقیل را تضمین می کند.

در جرثقیل های بازویی، اهمیت دقت عملکرد سیستم گردان دوچندان می شود، زیرا طول بازوی متحرک و وزن بارهای جابجا شده می توانند نیروی گریز از مرکز و تنش های لحظه ای ایجاد کنند. برای مدیریت این نیروها، سیستم های کنترل سرعت دقیق، ترمزهای هیدرولیکی با واکنش سریع و بلبرینگ های پیشرفته مورد استفاده قرار می گیرند تا چرخش بوم، بدون لرزش، روان و با موقعیت دهی دقیق انجام شود. علاوه بر این، سیستم روانکاری مداوم و پیشرفته، اصطکاک میان قطعات، سایش چرخ دنده ها و گرمای ناشی از کارکرد طولانی مدت را کاهش می دهد و طول عمر کل سیستم را به حداکثر می رساند.

جمع بندی

سیستم گردان جرثقیل با همکاری اجزای اصلی مانند رینگ گردان (Slewing Ring) و موتور گردان (Slewing Motor)، حرکت روان، پایدار و ایمن بخش فوقانی جرثقیل را تضمین می کند. این بخش حیاتی و کلیدی در انواع جرثقیل امکان چرخش ۳۶۰ درجه و جابجایی دقیق بازو را فراهم می کند. در این سیستم وظیفه رینگ گردان تحمل وزن کل سازه و بار حمل شده است و موتور گردان نیز وظیفه تامین نیروی لازم برای چرخش را بر عهده دارد. همچنین چرخ دنده ها، بلبرینگ ها و سیستم های روانکاری نیز هماهنگی و دقت سیستم گردان را افزایش می دهند. شرکت سالیار به عنوان سازنده جرثقیل پشت کامیونی با بهترین متریال و تکنولوژی های به روز اقدام به پیاده سازی و اجرای سیستم گردان در محصولات خود می نماید.
