جرثقیل زرافه ای چیست؟ کاربردها، مزایا و معایب آن

جرثقیل زرافه ای با بهره گیری از طراحی خاص در بازو و شاسی و نیز قابلیت های پیشرفته به بهترین شکل پاسخگوی نیازهای صنایع و ساختمان سازی است و کاربرد گسترده ای در پروژه های مختلف دارد. این جرثقیل به بازوی بلند و منعطفی تجهیز شده که امکان دسترسی به مرتفع ترین و دورترین نقاط را با رعایت دستورالعمل ایمنی جرثقیل ممکن می کند، برای همین یکی از بهترین ابزارآلات برای جابه جایی بار در شرایط چالش برانگیز به شمار می آید.

فهرست مطالب

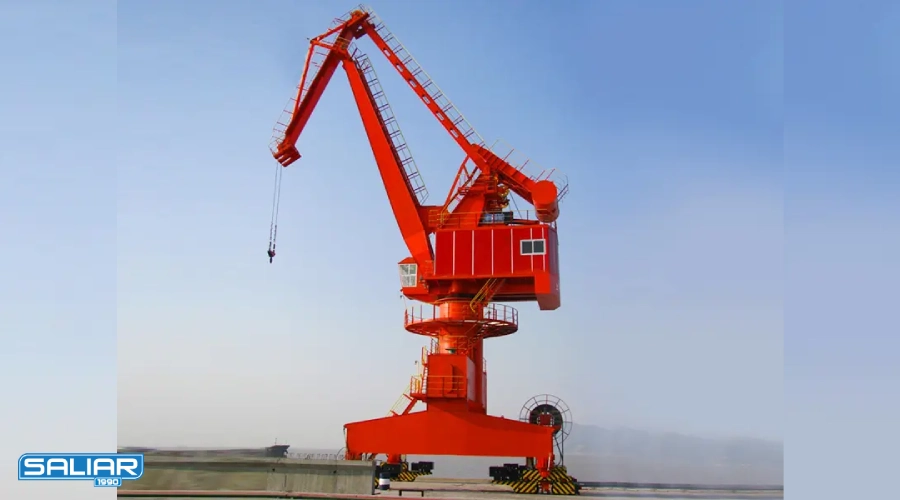

مشخصات کلی جرثقیل های زرافه ای

جرثقیل زرافه ای یکی از انواع جرثقیل که به منظور دسترسی راحت و سریع به نقاط مرتفع در پروژه های عملیاتی در ارتفاع بالا مورد استفاده قرار می گیرد. این نوع جرثقیل دارای بومی با طراحی شبیه به گردن زرافه، مدولار و تلسکوپی است به همین دلیل قابلیت اتعطاف پذیری بالای دارد. این ویژگی به اپراتور اجازه می دهد تا طول بوم را متناسب با نیاز پروژه تنظیم کند. مخروط های داخلی نیز در صورت نیاز باز شده و طول جرثقیل را افزایش می دهند.

طراحی منحصربه فرد این نوع جرثقیل این امکان را مهیا کرده تا با جمع شدن قطعات، جابه جایی جرثقیل در مسیرهای شهری و بین پروژه ها راحت تر و آسان تر از جرثقیل های با ساختار ثابت و بلند باشد.

جرثقیل های زرافه ای هم برای بارهای سبک و هم برای بارهای سنگین تا حدود ۶۵ تن (و در مدل های خاص تا تناژ بالاتر) به کار گرفته می شوند؛ ازاین رو برای مصارف مختلف صنعتی و بندری بسیار کارآمد است.

از جمله مزایای جرثقیل های زرافه ای می توان به موارد زیر اشاره کرد:

با بهره گیری از بازوی تلسکوپی به ارتفاعات بالا و شعاع های کاری دور دسترسی دارد.
با قابلیت نصب بر روی شاسی های مختلف و تنظیم طول بوم انعطاف پذیری بالایی دارد.
به دلیل برخورداری از ساختار مدولار و امکان جابه جایی بین سایت های کاری مختلف حمل ونقل آسانی دارد.
به سبب برخورداری از کیفیت ساخت بالا و هزینه های نگهداری و تعمیرات کم اقتصادی و مقرون به صرفه است.
به تکنولوژی به روز و کارآمد مجهز است.

نحوه عملکرد جرثقیل زرافه ای

نحوه عملکرد جرثقیل زرافه ای کاملا مهندسی شده، دقیق و مطابق با اصول فیزیک است تا امکان بلند کردن، جابه جایی و قرار دادن دقیق بارها در ارتفاعات بالا یا فواصل دور را داشته باشد. هر بخش از جرثقیل وظیفه خاصی را بر عهده دارد و عملکرد آن از دیگر اجزای دستگاه متمایز است.

نحوه عملکرد بازوی تلسکوپی جرثقیل زرافه ای

بخش اصلی این جرثقیل همان بوم تلسکوپی یا بازوی آن است که متشکل از قطعات توخالی و به شکل مخروطی یا مکعبی طراحی شده اند. به صورت تلسکوپی داخل یکدیگر قرار می گیرند. بازوی این جرثقیل مانند آنتن تلسکوپی و مثل لوله های داخل هم قرار گرفته، عمل می کند و به اپراتور اجازه می دهد تا با استفاده از انواع جک هیدرولیک، بخش های مختلف این بازو را به طور کنترل شده از داخل یکدیگر بیرون بکشد و طول بوم و ارتفاع دسترسی را افزایش دهد.

وظیفه حفظ تعادل حفظ تعادل جرثقیل زرافه ای:

یکی دیگر از موارد مهم در عملکرد بهینه جرثقیل ها، مکانیزم تعادل آن است؛ زیرا حفظ تعادل در جرثقیل ها به خصوص در ارتفاعات زیاد، اهمیت زیادی دارد. جرثقیل زرافه ای تعادل خود را از طریق دو مکانیزم وزنه های عقب و پایه های محکم جانبی حفظ می کند. وزنه های تعادلی که در قسمت عقب سازه نصب می شوند با خنثی کردن گشتاور ناشی از بار، مانع از واژگونی جرثقیل خواهند شد. جک های تعادلی نیز به صورت پایه های هیدرولیکی یا مکانیکی محکم در اطراف شاسی قرار می گیرند و پایداری دستگاه را تا حد زیادی افزایش می دهند.

عملکرد بالابر و کابل ها:

قلاب جرثقیل توسط سیم بکسل های فولادی قوی و بالابر به حرکت درمی آید. بالابر قابلیت تأمین نیروی لازم برای بلند کردن بار را دارد و با هدایت کابل ها از نوک بوم، بار را به سمت بالا و پایین هدایت خواهد کرد.

وظیفه کنترل و حفظ ایمنی:

جرثقیل زرافه ای به سیستم های کنترل پیشرفته ای مجهز شده که پارامترهایی مانند وزن بار، زاویه و طول بوم را به طور دائم پایش می کند تا مطمئن شود که عملیات بالابری از حد مجاز فراتر نرود و ایمنی کار در بهترین حالت حفظ شود.

کاربردهای جرثقیل زرافه ای

باتوجه به ویژگی های منحصربه فردی مانند ارتفاع کاری بالا، ظرفیت حمل بار مناسب و انعطاف پذیری در فرایند جابه جایی که جرثقیل زرافه ای از آن ها بهره می برد، این نوع جرثقیل ها برای کاربردهای مختلف در صنایع سنگین و ساختمانی مورد استفاده قرار می گیرند.

در بنادر و کشتیرانی برای تخلیه و بارگیری کالا و بارهای فله از روی کشتی ها و شناورها و همچنین برای دسترسی به دهانه های کشتی و جابه جایی محموله ها از عمق کشتی به اسکله.

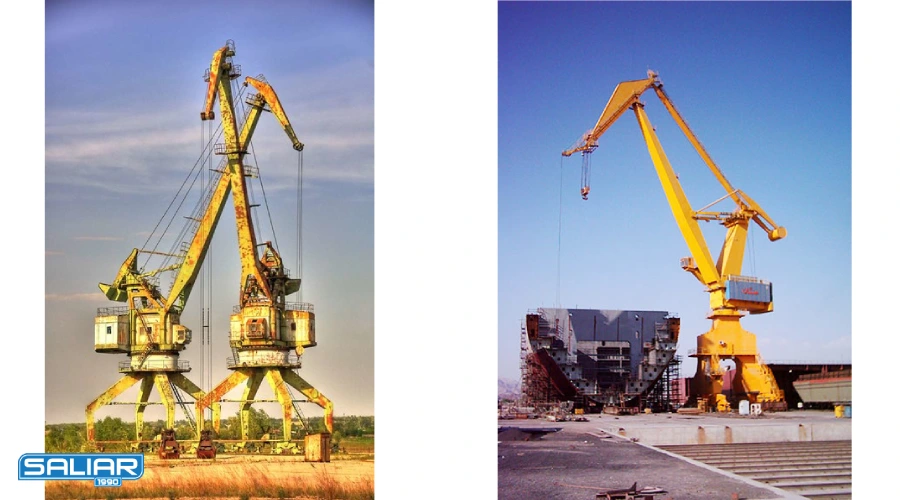

در صنعت کشتی سازی برای انتقال اجزای سنگین مورد نیاز در فرایند ساخت و مونتاژ کشتی ها و قرار دادن راحت تر و سریع سازه های فلزی و بلوک های بزرگ کشتی.
در صنعت ماشین سازی برای حمل قطعات بزرگ و سنگین.
در کارخانجات و انبارها برای انتقال مواد اولیه و محصول نهایی.
برای نصب ماشین آلات و تجهیزات سنگین در خطوط تولید یا سوله ها.
در ساختمان سازی برای ساخت سدها، نیروگاه ها، پالایشگاه ها، پل سازی و انواع ساختمان های بلند برای حمل مصالح سنگین به طبقات بالا.

جمع ‎بندی

جرثقیل زرافه ای با بهره گیری از طراحی پیشرفته، بوم تلسکوپی قابل تنظیم و مشبک و ظرفیت حمل بار تا ۶۵ تن و بالاتر، یک ابزار کارآمد برای صنایع بزرگ و پروژه های ساختمانی مرتفع است. این جرثقیل که از قابلیت انعطاف پذیری بالا برخوردار است و به دلیل داشتن ساختار مدولار و امکان سهولت در حمل ونقل هزینه های نگهداری مقرون به صرفه، یک دستگاه عالی و بهینه برای افزایش سرعت، ایمنی و بهره وری در عملیات باربرداری است. جرثقیل های زرافه ای امکان دسترسی به نقاطی که جرثقیل های معمولی از عهده آن برنمی آیند را فراهم می کنند و یک ابزار عالی برای چالش های لجستیکی و عملیاتی در ارتفاعات محسوب می شوند. اما اگر به جرثقیل های کوچک تر نیاز داشتید. سالیار به عنوان شرکت سازنده جرثقیل های پشت کامیونی محصولی با کیفیت، ایمن و به روز را مطابق خواسته و نیاز شما آماده می کند.

سوالات متداول

بازوی جرثقیل زرافه ای از چه نوعی است؟

بازوی جرثقیل زرافه ای از نوع تلسکوپی است و از چندین قطعه و بخش داخلی تشکیل شده که به صورت کشویی داخل یکدیگر قرار می گیرند. این طراحی خاص بازو به اپراتور اجازه می دهد تا با استفاده از سیستم های هیدرولیک، طول بازو را به میزان دلخواه تا حداکثر ارتفاع و برد تعیین شده، تنظیم و باز یا بسته کند.

جرثقیل زرافه ای چگونه تعادل خود را حفظ می کند؟

جرثقیل زرافه ای تعادل خود را از طریق دو مکانیزم اصلی وزنه های تعادلی و پایه های تعادلی حفظ می کند. وزن های تعادلی، سنگین هستند و در قسمت عقب سازه اصلی نصب می شوند و با ایجاد یک گشتاور در جهت مخالف بار، نیروی وزن بار را خنثی می کنند و مانع از واژگونی جرثقیل به سمت جلو خواهند شد.

پایه های تعادلی و شاسی پایدار نیز در مدل های متحرک کاربرد دارند و به صورت افقی از شاسی بیرون آمده و با تکیه بر زمین، سطح اتکای جرثقیل را افزایش داده و وزن بار و دستگاه را روی زمین توزیع می کنند.
