آشنایی با چین بلاک و اجزای آن

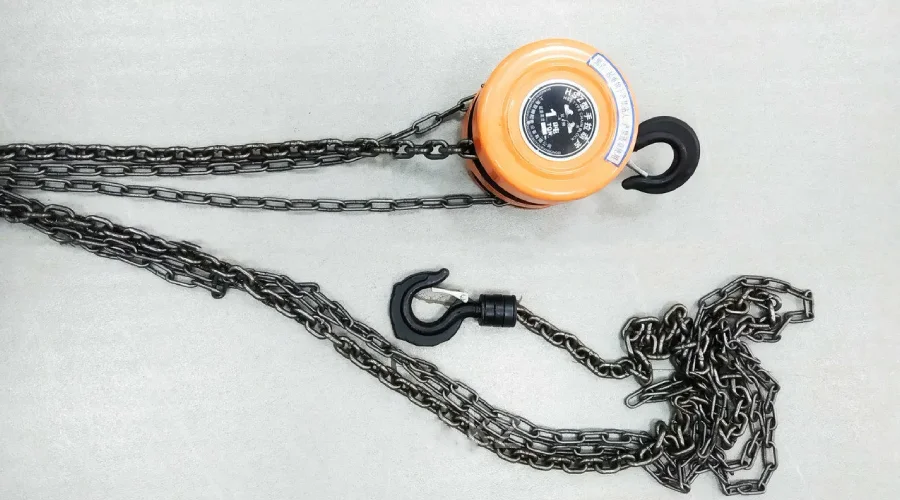

چین بلاک، جیم بلاک یا جرثقیل دستی یک ابزار قابل حمل است که با استفاده از سیستم قرقره و زنجیر، نیروی دست کاربر را چند برابر کرده و امکان بلند کردن بارهای سنگین را بدون نیاز به برق فراهم می کند.

این ابزار که معمولا از فولاد ضدزنگ و مقاوم در برابر خوردگی ساخته می شود، به طور گسترده در کارگاه ها، انبارها، پروژه های ساختمانی و محیط های صنعتی مورد استفاده قرار می گیرد. چین بلاک با ترکیبی از سادگی و رعایت ایمنی باربرداری با جرثقیل، جابه جایی بارها را با دقت و در زمان کوتاه ممکن می سازد و به یکی از تجهیزات ضروری در امور حمل و نقل دستی تبدیل شده است.

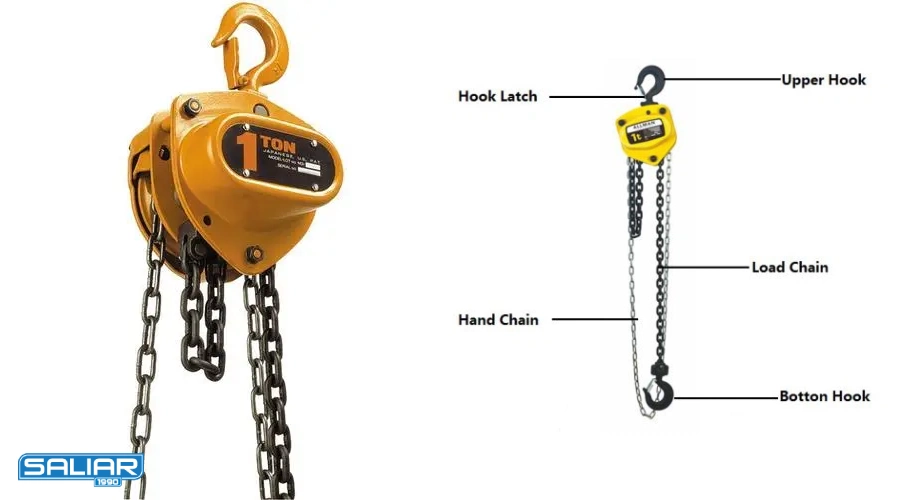

اجزای چین بلاک

چین بلاک یکی از مهم ترین ابزارها در کنار انواع جرثقیل برای بلند کردن و جابه جایی بارهای سنگین است. این ابزار ساده، از چند جزء اصلی مثل زنجیر، قلاب، چرخ دنده و سیستم ترمز ساخته شده که همگی با هم کار می کنند تا بار به صورت کنترل شده و ایمن بالا برود یا پایین بیاید.

• زنجیر بار (Load Chain)
• زنجیر دستی (Hand Chain)
• قلاب بار (Lifting Hook)
• چرخ دنده اصلی یا چرخ زنجیر بار (Load Sprocket)
• ضامن یا پاول (Pawl)
• چرخ دنده ها (Gears)
• سیستم ترمز (Braking System)
• محفظه گیربکس (Gearbox Casing)
• چرخ دستی کنترل (Hand Wheel)

زنجیر بار (Load Chain)

زنجیر بار، مهم ترین بخش چین بلاک برای تحمل وزن است و مستقیم به بار وصل می شود. این زنجیر معمولاً از فولاد مقاوم ساخته می شود تا در برابر کشش، ضربه و سایش دوام بالایی داشته باشد. در زمان استفاده از چین بلاک باید مطمئن شوید زنجیر بار تاب خورده، ترک خورده یا کش آمده نباشد. هرگونه آسیب در زنجیر بار ممکن است ایمنی کار را به خطر بیندازد، به همین دلیل بازدید دوره ای آن مطابق دستورالعمل ایمنی جرثقیل بسیار ضروری است.

زنجیر دستی (Hand Chain)

زنجیر دستی همان بخشی است که اپراتور با دست آن را می کشد تا مکانیزم داخلی چین بلاک به حرکت دربیاید. این زنجیر فشار مستقیم بار را تحمل نمی کند، اما نقش اصلی در انتقال نیروی دست به چرخ دنده ها را دارد. طراحی آن معمولاً به شکل حلقه ای بسته است تا بتوان آن را راحت و روان حرکت داد. اگر زنجیر دستی گیر کند یا بد روغن کاری شود، حرکت بار سخت و نامنظم خواهد شد و کنترل دستگاه کاهش می یابد.

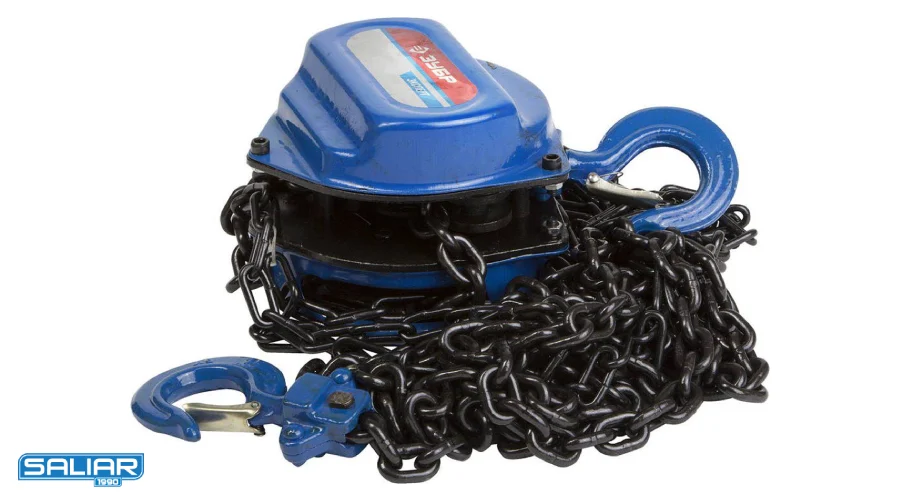

قلاب بار (Lifting Hook)

قلاب بار، رابط بین چین بلاک و باری است که قرار است بلند شود. این قلاب معمولاً از فولاد فورج شده و مقاوم ساخته می شود تا در برابر فشار و ضربه، خم شود ولی به یک باره نشکند. روی بسیاری از قلاب ها ضامن ایمنی تعبیه شده تا بار به صورت ناگهانی از قلاب جدا نشود. انتخاب و استفاده درست از انواع قلاب جرثقیل، مخصوصاً در کارگاه ها و محیط های شلوغ، نقش مهمی در جلوگیری از سقوط ناگهانی بار و حوادث دارد.

چرخ دنده اصلی یا چرخ زنجیر بار (Load Sprocket)

چرخ زنجیر بار همان قطعه ای است که زنجیر بار روی آن می نشیند و با چرخش خود، باعث بالا و پایین رفتن بار می شود. این بخش در قلب عملکرد چین بلاک قرار دارد و باید دقت ساخت و تراش بسیار بالایی داشته باشد. در صورت ساییدگی یا خرابی دندانه ها، حرکت زنجیر ناپیوسته می شود و احتمال لغزش یا گیر کردن وجود دارد. سرویس و گریس کاری به موقع این قطعه، عمر مفید دستگاه را به شکل چشمگیری افزایش می دهد.

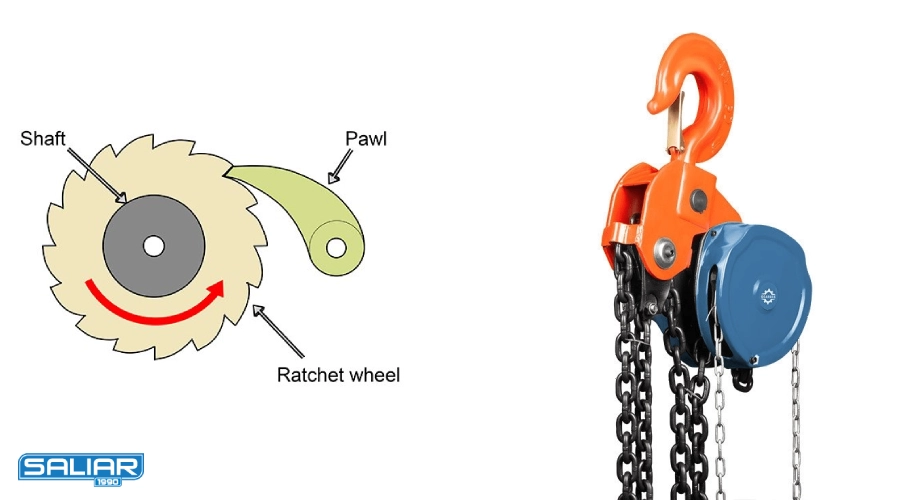

ضامن یا پاول (Pawl)

پاول یا ضامن، قطعه ای است که هنگام کار، روی دندانه ها می نشیند و اجازه نمی دهد بار ناگهانی به پایین برگردد. این قطعه نقش قفل کننده را دارد و هنگام توقف، از برگشت معکوس سیستم جلوگیری می کند. اگر پاول درست درگیر نشود یا فرسوده شود، ایمنی کار با چین بلاک به شدت کم می شود. به همین دلیل، صدای منظم درگیری پاول با چرخ دنده در حین کار، نشانه سلامت این بخش و عملکرد درست مکانیسم قفل است.

چرخ دنده ها (Gears)

چرخ دنده ها وظیفه تبدیل نیروی کم دست به قدرت بالای بالابری را بر عهده دارند. در داخل بدنه چین بلاک مجموعه ای از چرخ دنده های فولادی قرار دارد که با نسبت دنده مناسب طراحی شده اند تا اپراتور با نیروی کم بتواند بارهای سنگین را بلند کند. هرگونه شکستگی، لب پر شدن یا نبود روان کاری مناسب در چرخ دنده ها می تواند موجب صداهای غیرعادی، لرزش و کاهش قدرت دستگاه شود. رسیدگی به این بخش مستقیماً روی نرمی و ایمنی کار تأثیر دارد.

سیستم ترمز (Braking System)

سیستم ترمز، بخش حیاتی برای نگه داشتن بار در ارتفاع و جلوگیری از سقوط ناگهانی است. این سیستم معمولاً از صفحات اصطکاکی و مکانیزم خودقفل شونده تشکیل شده که هنگام توقف، به طور خودکار فعال می شود. در استفاده مداوم از چین بلاک، باید مطمئن شوید ترمز داغ نمی کند، لیز نشده و روغن یا گریس روی صفحات اصطکاکی نریخته است. عملکرد درست ترمز، مهم ترین عامل برای اعتماد به دستگاه در هنگام کار با انواع جرثقیل کارگاهی است.

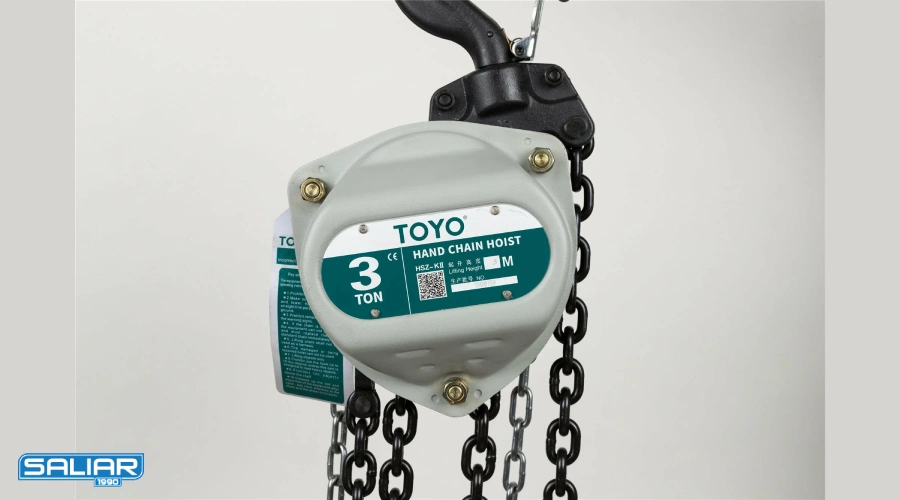

محفظه گیربکس (Gearbox Casing)

محفظه گیربکس، پوشش محافظ تمام چرخ دنده ها و قطعات داخلی است و علا.ه برا اینکه از آن ها در برابر ضربه، گرد و غبار و رطوبت محافظت می کند، باعث منظم ماندن مجموعه نیز می شود. این بدنه معمولاً از فلز مقاوم و ضخیم ساخته می شود تا در محیط های صنعتی و کارگاهی دوام بیاورد. هرگونه ترک یا ضربه شدید به محفظه گیربکس می تواند به تنظیمات داخلی جیم بلاک آسیب بزند، به همین دلیل باید ظاهر بدنه مرتباً بررسی و در صورت آسیب جدی، تعمیر یا تعویض شود.

چرخ دستی کنترل (Hand Wheel)

چرخ دستی کنترل همان بخشی است که زنجیر دستی روی آن حرکت می کند و شروع کننده کل فرآیند بالابردن بار است. با چرخش این چرخ، نیرو به چرخ دنده ها منتقل شده و در نهایت باعث حرکت زنجیر بار می شود. طراحی دقیق و بالانس مناسب چرخ دستی باعث می شود حرکت زنجیر نرم، بدون گیر و قابل کنترل باشد. در صورتی که این چرخ تاب بردارد، کج شود یا درست تراز نباشد، کار با چین بلاک سخت تر می شود و احتمال استهلاک سایر قطعات نیز بالا می رود.

کاربردهای چین بلاک

چین بلاک در بسیاری از صنایع برای بالا بردن و جابه جایی بارهای سنگین به کار می رود. مهم ترین کاربردهای آن شامل موارد زیر است:

• ساختمان سازی: بالا بردن مصالح و تجهیزات در پروژه های عمرانی.
• کارگاه ها و تعمیرگاه ها: جابه جایی موتور، تجهیزات و قطعات سنگین.
• انبار و سوله ها: بلند کردن بار در فضاهای بدون دسترسی به لیفتراک یا جرثقیل برقی.
• صنایع دریایی و کشتی سازی: حمل قطعات سنگین در محیط های مرطوب و صنعتی.
• امداد و نجات: استفاده در عملیات کشیدن اجسام یا آزادسازی مسیر.
• نصب تجهیزات صنعتی: بالا بردن قطعات برای نصب دستگاه ها و ماشین آلات.

مزایای جرثقیل دستی

جرثقیل دستی یا چین بلاک به دلیل ساختار ساده و قدرت بالابری مناسب، محبوبیت زیادی دارد:

• قیمت مناسب: هزینه خرید بسیار کمتر از جرثقیل های برقی و هیدرولیک است.
• عدم نیاز به برق: در هر محیطی بدون دسترسی به انرژی قابل استفاده است.
• قابلیت حمل بالا: کوچک، سبک و قابل جابجایی در محیط های مختلف.
• قدرت بالابری زیاد: امکان بلند کردن بارهای چندین تنی با نیروی کم.
• نگهداری آسان: ساختار ساده و هزینه سرویس کم.

معایب جرثقیل دستی

با وجود مزایا، این ابزار محدودیت هایی نیز دارد که باید در نظر گرفته شود:

• سرعت پایین: بالا بردن بار نسبت به مدل های برقی زمان بر است.
• نیاز به نیروی انسانی: کار طولانی باعث خستگی اپراتور می شود.
• مناسب نبودن برای کارهای پیوسته: در پروژه های سنگین و مداوم کارایی کمتری دارد.
• عدم دقت در سرعت ثابت: کنترل سرعت فقط وابسته به اپراتور است.

نکات ایمنی استفاده از چین بلاک

استفاده ایمن از چین بلاک برای جلوگیری از حوادث ضروری است:

• عدم حمل بار بیش از ظرفیت: بار بیشتر از توان دستگاه موجب شکست زنجیر یا قلاب می شود.
• عدم ایستادن زیر بار: همیشه احتمال شکستگی یا رها شدن ناگهانی وجود دارد.
• بررسی سلامت زنجیر: تاب خوردگی، ترک یا کش آمدگی خطرناک است.
• استفاده از محل نصب محکم: قلاب باید به سازه مقاوم متصل شود.
• روان کاری و سرویس منظم: جلوگیری از گیرکردن، خوردگی و کاهش عملکرد.
• کار توسط فرد آموزش دیده: عدم آگاهی بزرگ ترین عامل حوادث است.

نکات مهم هنگام خرید چین بلاک

در زمان خرید چین بلاک مناسب باید به چند ویژگی مهم توجه کرد:

• ظرفیت بار (تناژ): انتخاب تناژ چین بلاک مطابق با نوع کار و وزن بار.
• جنس و کیفیت زنجیر: زنجیر گرید ۸۰ یا بالاتر ایمنی بیشتری دارد.
• نوع یاتاقان (شفتی یا بلبرینگی): مدل بلبرینگی نرم تر و مناسب کارهای سنگین است.
• ارتفاع بالابری: متناسب با نیاز پروژه
• برند و استاندارد: دستگاه دارای تاییدیه ایمنی و کیفیت باشد.
• شرایط محیطی: برای محیط های مرطوب یا خورنده مدل ضدزنگ انتخاب شود.

نتیجه گیری

چین بلاک یا جرثقیل دستی ابزاری ساده برای بلند کردن و جابه جایی ایمن بارهای سنگین به کمک نیروی دست است. زنجیر بار، زنجیر دستی، قلاب بار، چرخ زنجیر بار، پاول، سیستم ترمز از جمله اجزای چین بلاک ها هستند. با شناخت این اجزا و نیز آشنایی با کاربردها، مزایا و معایب چین بلاک ها می توانید انتخاب درستی هنگام خرید داشته باشید و با رعایت نکات ایمنی، از این ابزار به بهترین شکل در کارگاه، ساختمان سازی، انبار و محیط های صنعتی استفاده کنید.
