هوک جرثقیل چیست؟ انواع و اجزای هوک جرثقیل

هوک جرثقیل یکی از مهم ترین اجزای جرثقیل سقفی، متحرک، ماشینی و دیگر انواع جرثقیل محسوب می شود که به عنوان یک رابط میان کابل یا زنجیر و بار عمل می کند. هوک های جرثقیل معمولا از فولاد مقاوم ساخته شده اند تا بتوانند وزن های سنگین را بدون آسیب دیدگی تحمل کنند. همچنین هوک های جرثقیل بسته به نوع کارکرد و نوع بار در مدل های مختلفی ساخته می شوند.

فهرست مطالب

وظیفه اصلی هوک جرثقیل چیست؟

وظیفه اصلی هوک جرثقیل، اتصال بار به سیستم جرثقیل و انتقال آن از یک نقطه به نقطه دیگر است. این ابزار همچنین برای استفاده در انواع جرثقیل به کار می رود. این اتصال باید به گونه ای باشد که در هنگام جابجایی، بار به طور ثابت در جای خود باقی بماند و اصول ایمنی باربرداری با جرثقیل کاملا رعایت شود. در صورتی که هوک جرثقیل به درستی طراحی و ساخته نشود، ممکن است خطراتی چون سقوط بار، آسیب به تجهیزات و حتی خطرات جانی برای اپراتورها به همراه داشته باشد.

اجزای هوک جرثقیل

از جمله اجزای مهم هوک می توان به شیار و دسته هوک اشاره کرد که برای اتصال به کابل یا زنجیر به کار می روند. در کنار این اجزا، قلاب و گیره ها برای ثابت نگه داشتن بار حین جابجایی مورد استفاده قرار می گیرند. علاوه بر این، مکانیزم چرخش و قفل های ایمنی به عنوان بخش های حیاتی هوک، از سقوط ناخواسته بار جلوگیری می کنند. بررسی دقیق تمامی اجزا و استفاده از مواد با کیفیت در ساخت این قطعات می تواند عمر مفید هوک جرثقیل را افزایش دهد و امنیت آن را در عملیات مختلف تضمین کند.

انواع هوک جرثقیل

هوک های جرثقیل در انواع مختلفی بسته به نیازهای عملیاتی طراحی می شوند.

هوک های تک سیاره: این نوع هوک ها(قلاب جرثقیل) با جنس فولادی خود برای جابجایی بارهای سبک طراحی شده اند. در جرثقیل های سبک و متوسط به کار می روند. نسبت به هوک های دیگر وزن کمتر و طراحی ساده ای دارد و به همین دلیل قیمت این نوع هوک نسبت به سایر هوک ها پایین تر است.
هوک های دو سیاره: به هوک هایی گفته می شود که دو شاخه یا دو قلاب دارند. برای بارهای سنگین تر طراحی شده اند و قادر به تحمل فشارهای بیشتر هستند. هوک های دو سیاره با افزایش ظرفیت تحمل بار، به عملیات های حجیم تر کمک می کنند.

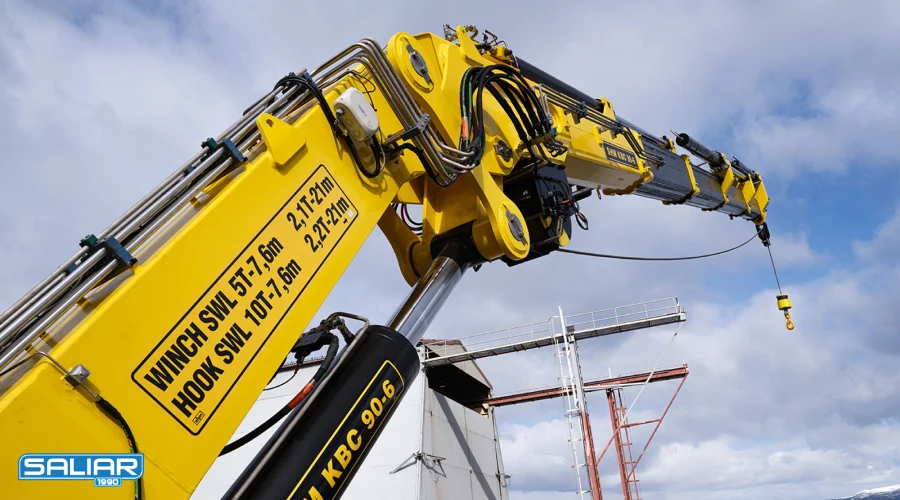

هوک های جرثقیل تلسکوپی: این هوک ها به طور تخصصی برای انواع جرثقیل تلسکوپی و برای فضاهای محدود یا موقعیت هایی که نیاز به تنظیم ارتفاع دارند، طراحی شده اند. این مدل هوک به عنوان یکی از اجزای جرثقیل تلسکوپی از جنس فولاد و آلیاژهای مقاوم طراحی شده است.

استانداردهای هوک جرثقیل

استانداردهای هوک جرثقیل در بسیاری از کشورها و بر اساس سازمان های بین المللی مانند STN , ISO یا ASME تدوین شده اند تا ایمنی و کارایی این تجهیزات تضمین شود. به طور مثال چند نمونه از استانداردهای بین المللی در خصوص هوک جرثقیل عبارت اند از:

استاندارد ASME B30.10: دستورالعمل طراحی، ساخت، استفاده و بازرسی قلاب جرثقیل را برای پیشگیری از سقوط یا شکست بار ارائه می دهد. طبق این استاندارد، قلاب باید ضامن ایمنی داشته باشد، ظرفیت کاری و مشخصات سازنده روی آن حک شود، و از موادی ساخته شود که در بار اضافه رفتار ایمن داشته باشند. بازرسی اولیه، روزانه و دوره ای هوک الزامی است و در صورت افزایش دهانه بیش از ۱۵٪ یا سایش بالای ۱۰٪، هوک جرثقیل باید تعویض شود.
استاندارد STN EN 13135: این استاندارد اروپایی روی وجود ضامن در قلاب تاکید دارد به خصوص هنگامی که احتمال رها شدن بار از قلاب بیشتر است.
استاندارد ISO 7597: روی طراحی دقیق و ایمن هوک جرثقیل براساس wll (ظرفیت حمل بار) تاکید دارد. همچنین استفاده از ضامن فنر دارد یا وجود چشم در هوک نیز از الزامات دیگر این استاندارد است.

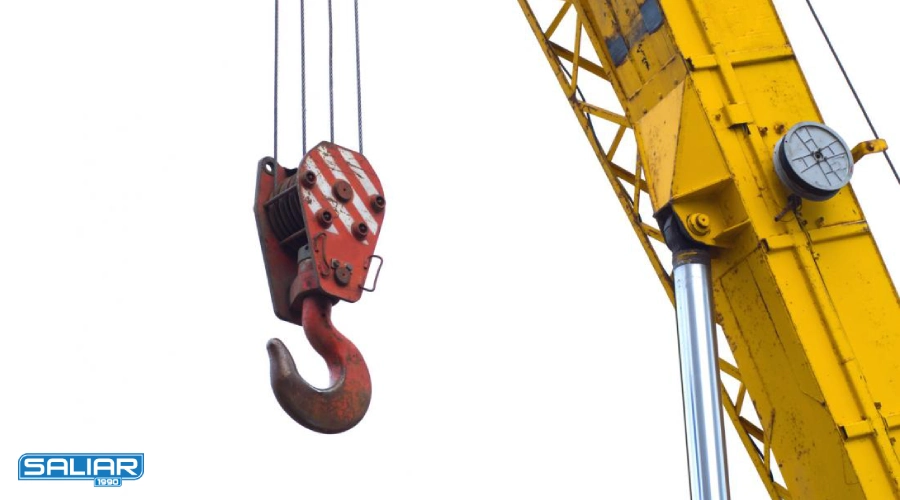

نکات ایمنی در استفاده از هوک جرثقیل

استفاده از هوک جرثقیل نیازمند رعایت نکات ایمنی خاصی است تا از بروز حوادث و آسیب های احتمالی جلوگیری شود.

اطمینان از نصب صحیح هوک: هوک باید به دقت نصب شود تا از شل شدن یا افتادن آن در حین عملیات جلوگیری گردد.
اتصال درست بار به هوک: بار باید به درستی و با استفاده از نوارها یا زنجیرهای مقاوم به هوک متصل شود تا از لغزش یا تغییر موقعیت بار جلوگیری شود.
بررسی وضعیت هوک قبل از استفاده: اپراتور جرثقیل باید از سلامت هوک و اجزای آن (مانند گیره ها) قبل از هر بار استفاده اطمینان حاصل کند.
بررسی سلامت اجزای هوک جرثقیل: اجزای هوک باید بدون ترک خوردگی، فرسایش یا آسیب های ظاهری باشند.
استفاده از ایمنی های اضافی: در شرایط خاص، استفاده از قفل ها و سیستم های هشداردهنده برای جلوگیری از جابجایی بار به طور غیرمجاز یا خطرناک توصیه می شود.
آموزش و آگاهی اپراتورها: اپراتورها باید با نکات ایمنی آشنا باشند و دستورالعمل ایمنی جرثقیل را رعایت کنند.

اهمیت بازرسی هوک جرثقیل

بازرسی منظم و دقیق هوک جرثقیل یکی از ارکان اصلی برای اطمینان از ایمنی و عملکرد صحیح دستگاه است. این بازرسی ها باید توسط افراد متخصص و با استفاده از تجهیزات مناسب انجام شود تا مشکلات پنهان در اجزای هوک جرثقیل شناسایی شوند. بررسی هایی مانند آزمایش فشار، بررسی ترک های سطحی، و ارزیابی اتصالات باید به صورت دوره ای انجام شوند. در صورت شناسایی هرگونه نقص، هوک باید از سیستم جرثقیل جدا شده و تعمیر یا تعویض شود تا از بروز حوادث جلوگیری گردد.

جمع بندی

هوک جرثقیل به عنوان یک رابط بین کابل جرثقیل و بار عمل می کند. این ابزار با توجه به نیازهای خاص از جمله تک سیاره، دو سیاره و … طراحی و ساخته می شود. انتخاب درست و بازرسی منظم هوک ها از اهمیت بالایی برخوردار است تا عملکرد ایمن و بدون مشکل جرثقیل تضمین شود. به طور مثال شرکت های سازنده جرثقیل پشت کامیونی باید برای محصولات خود از هوک هایی با تناژ و مدل مناسب استفاده کنند.

سئوالات متداول

۱٫ چه تجهیزاتی به هوک متصل می شوند؟

هوک جرثقیل به تجهیزات مختلفی مانند کابل ها، زنجیرها و تجهیزات بارگیری متصل می شود. این اتصالات باید به درستی طراحی شوند تا بار به صورت ایمن و ثابت جابجا شود. همچنین، استفاده از تجهیزات ایمنی اضافی مانند گیره ها و قفل ها نیز ممکن است برای حفظ امنیت بیشتر در نظر گرفته شود.

۲٫ آیا هوک جرثقیل قابلیت تعمیر دارد؟

بله، هوک های جرثقیل در صورتی که دچار آسیب شوند، قابل تعمیر هستند. اما تعمیرات باید توسط افراد متخصص انجام شود و قطعات آسیب دیده باید با قطعات اصلی و با کیفیت تعویض شوند. در برخی موارد که آسیب ها زیاد باشد، تعویض هوک ممکن است گزینه بهتری باشد.

۳٫ هوک جرثقیل از چه جنسی ساخته می شود؟

معمولا از فولاد مقاوم و با کیفیت ساخته می شوند. این مواد به هوک اجازه می دهند تا فشار و وزن های سنگین را تحمل کنند. در برخی موارد، برای استفاده در شرایط خاص مانند دماهای پایین یا بالا، ممکن است از آلیاژهای خاص و مقاوم به خوردگی استفاده شود تا دوام و کارایی هوک در محیط های مختلف افزایش یابد.
